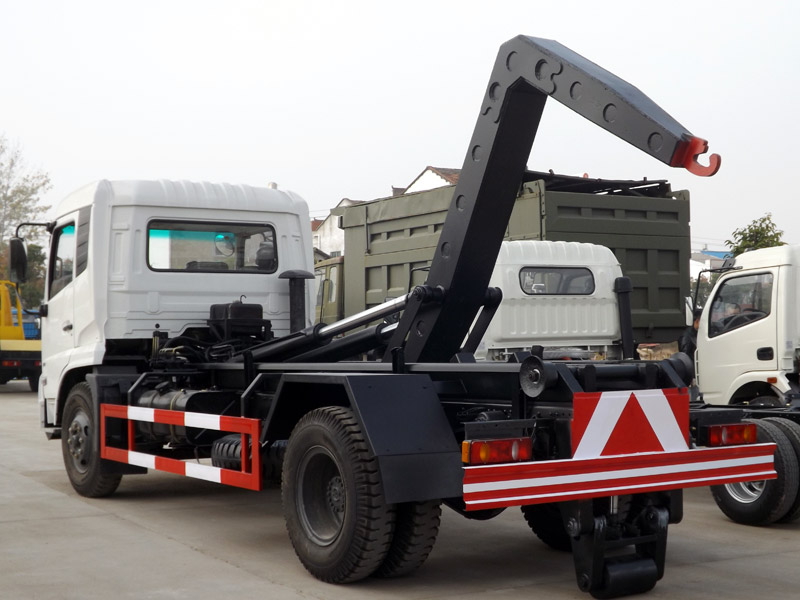

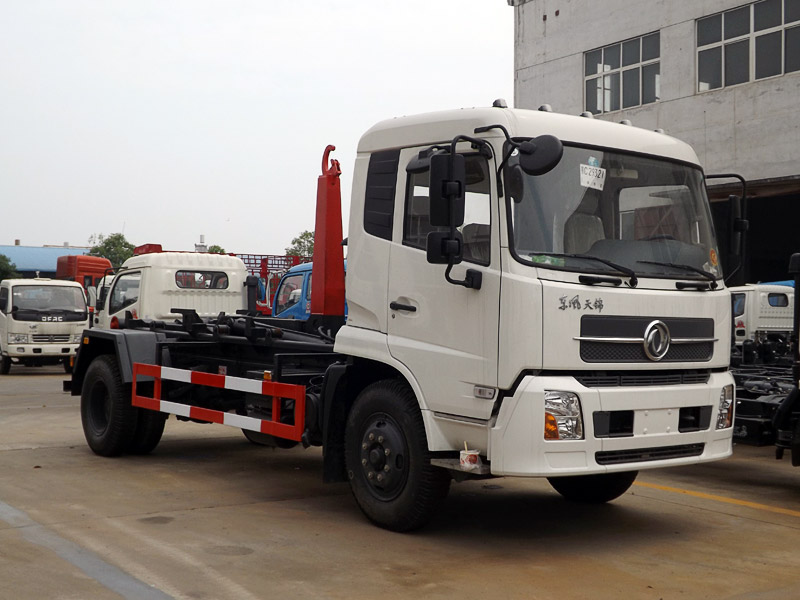

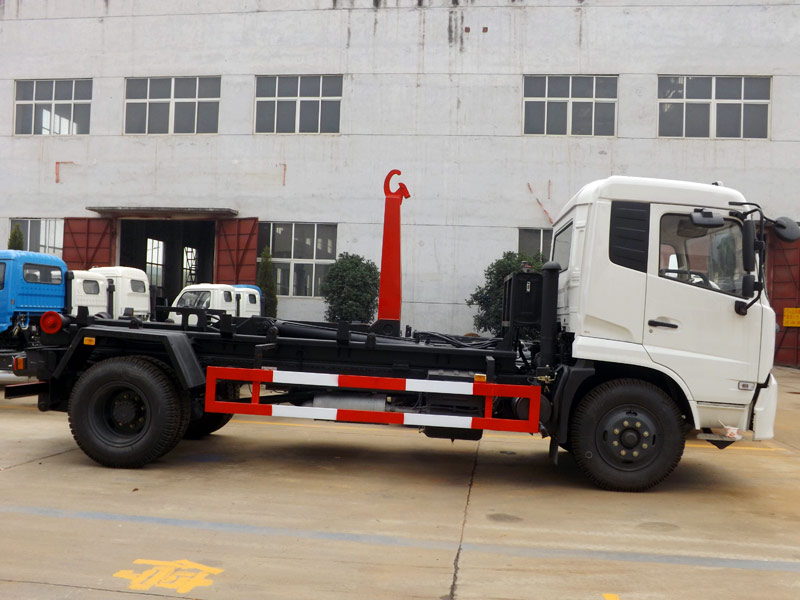

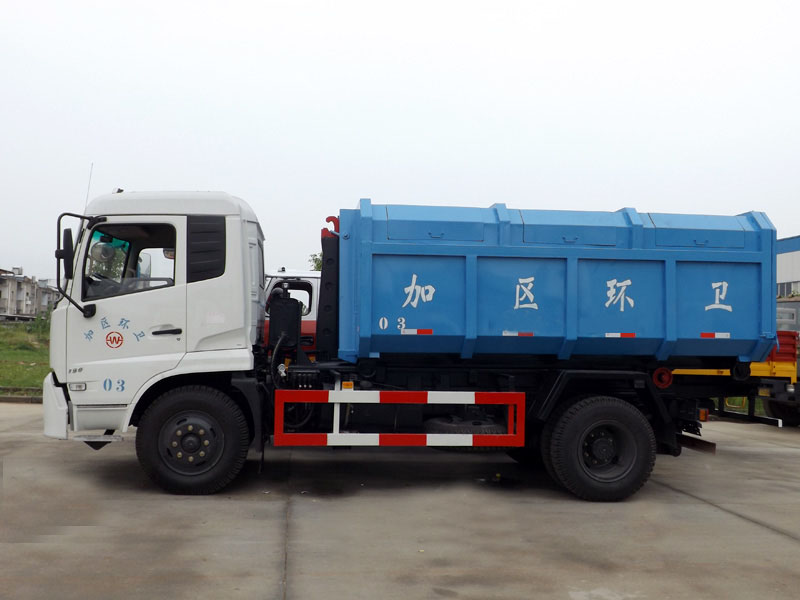

东风天锦12方拉臂式垃圾车底盘配置:康明斯6缸180马力发动机,国五排放标准,6档变速箱,原装空调,带ABS,带行车记录仪,平板式压缩箱体,外形美观,带卧铺驾驶室,珍珠白驾驶室,白玉色或红色车身. 东风天锦12方拉臂式垃圾车 该车可一车配多个垃圾斗(箱),循环使用,有效提高利用率。可卸式垃圾箱可任意摆放,机动灵活,是城市环卫部门、社区物业、厂矿学校和工业基地等地的理想垃圾用车、主流垃圾车。
程力威牌CLW5161ZXXD5型车厢可卸式垃圾车 产品主要技术资料 | |||
产品名称: | CLW5161ZXXD5型车厢可卸式垃圾车 | 外型尺寸(mm): | 7500,7300×2470×3150(mm) |
产品型号: | CLW5161ZXXD5 | 批次: | 302 |
底盘型号: | DFL1160BX1V | 货厢尺寸(mm): | ××(mm) |
总 质 量 :(kg) | 15800(kg) | 接近/离去角(° ) | 20/16(°) |
额定质量:(kg) | 7945(kg) | 前悬/后悬(mm): | 1430/1370(mm) |
整备质量:(kg) | 7660,7725(kg) | 最高车速(km/h): | 98(km/h) |
轴荷: | 5600/10200 |
底盘参数 | |||
底盘型号: | DFL1160BX1V | 轴 数: | 2 |
轴 距(mm): | 3800,4200,4500,4700,5000(mm) | 前 轮 距(mm): | 1880,1900,1920(mm) |
前排乘客: | 3,2 | 后 轮 距(mm): | 1800,1860,1820(mm) |
轮 胎 数: | 6 | 弹簧片数: | 7/9+6,8/10+8,10/11+10 |
轮胎规格: | 9.00R20 16PR,10.00-20 16PR,10.00-20 18PR,10.00R20 14PR,10.00R20 16PR,10.00R20 18PR,10R22.5 16PR,275/80R22.5,275/70R22.5 16PR,275/70R22.5 18P | ||
其它: | 驾驶室前脸扰流罩为选装件.选装前雾灯.选装卧铺侧窗装饰板,选装导流罩,选装驾驶室,驾驶室顶部装饰灯为选装件。该底盘可选装排气管前置.选装ABS,ABS型号:3631010-C2000,4460046440;生产厂家:东科克诺尔商用车制动系统(十堰)有限公司,威伯科汽车控制系统(中国)有限公司.选装盘式制动器,选装限速装置,限速80km/h.选装自动变速箱时仅选装ISD210 50发动机. |
发动机参数 | |||||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) | ||
ISD210 50 ISD190 50 ISD180 50 EQH180-52 EQH180-53 ISB180 50 ISD270 50 ISB210 50 ISB190 50 | 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风商用车有限公司 东风商用车有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 | 6700 6700 4500 4752 4752 5900 6700 5900 5900 | 155 144 132 132 132 132 198 155 140 | ||
排放标准: | 燃料种类: | 柴油 |
其它资料 |
专用功能说明: |

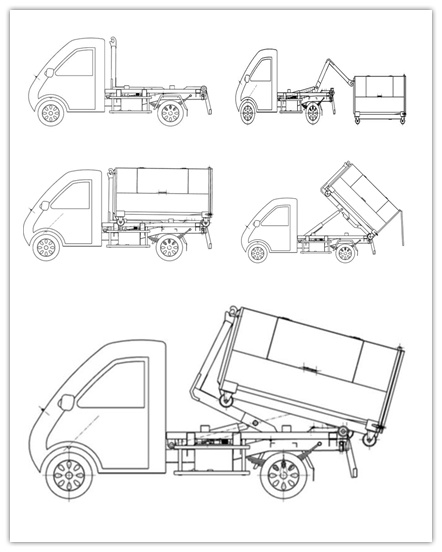

1、随底盘选装驾驶室。2、防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):200×50,后部防护离地高度(mm):400。3、安装带有卫星定位功能的行驶记录仪。3、ABS型号:3631010-C2000,4460046440;生产厂家:东科克诺尔商用车制动系统(十堰)有限公司,威伯科汽车控制系统(中国)有限公司。4、发动机与油耗值对应关系:ISD210 50/27.3,ISD180 50/27.6,ISD190 50/27.4,EQH180-52/24.8,EQH180-53/24.4,ISB180 50/27.8,ISD270 50/27.3。5、车辆颜色、字体喷涂和局部细节可变化。6、整车长度与轴距对应关系为(mm):7500/4700,7300/4500。7、专用装置:拉臂机构,主要用于城镇环卫散装生活垃圾的收集与运输。 |
※ 附注:需要更多资料及产品图片请直接与我公司联系,我们会为您提供最好的服务! |

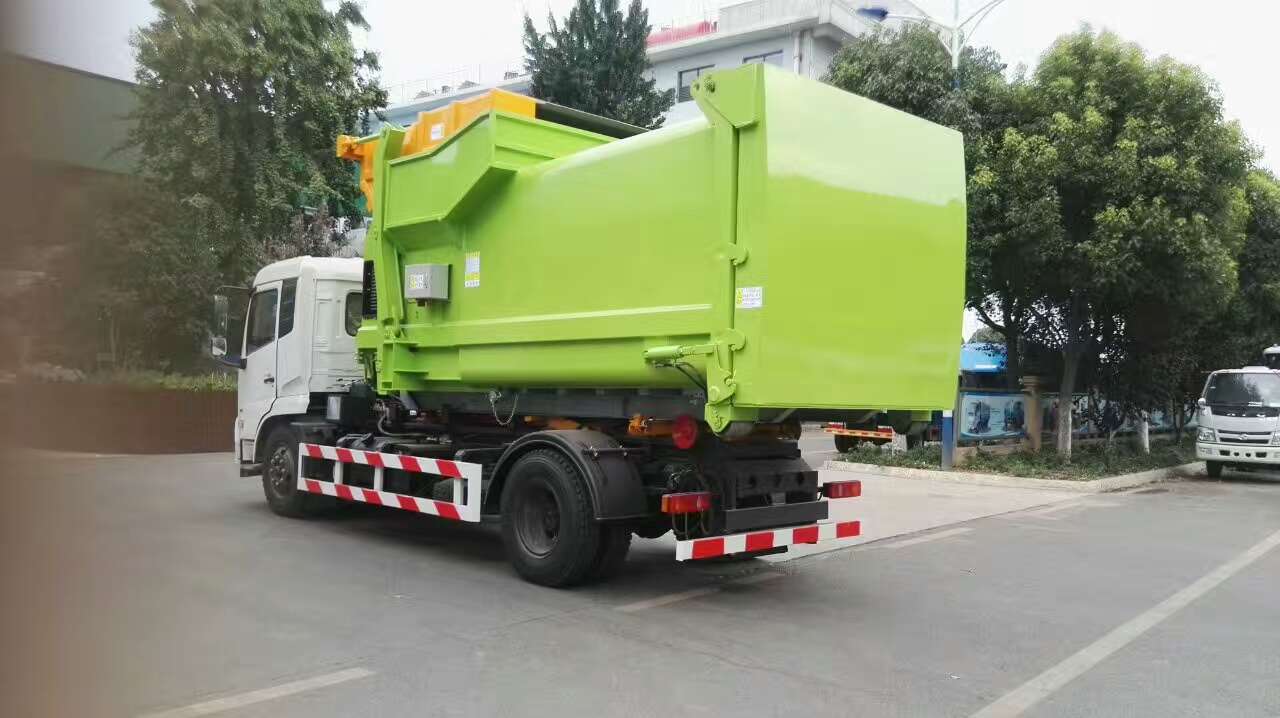

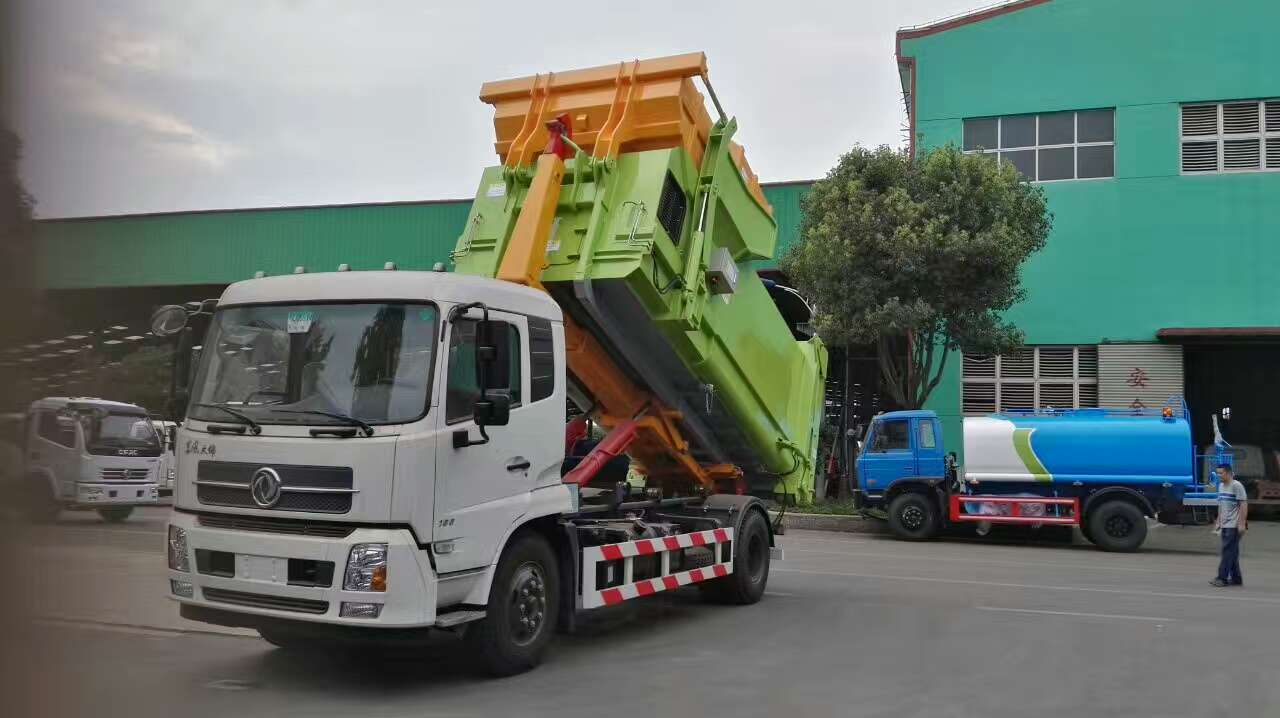

移动垃圾站工作运行技术参数表
序号 | 名称 | 单位 | 数据 |
1 | 钩心高度(H) | mm | 1570 |
2 | 导轨外边宽度(D) | mm | 1060 |
3 | 通过高度 | mm | 180 |
4 | 锁口宽度 | mm | 500 |
5 | 箱体自重 | t | 4.5-6.5 |
5 | 压缩循环时间 | s | ≤45 |
6 | 翻转机构循环时间 | s | 25 |
7 | 翻转机构起重重量 | kg | 1000 |
8 | 翻转料斗容积 | m3 | 3.5 |
9 | 液压油箱容积 | L | 60 |
10 | 压实密度 | t/m3 | 0.75-0.85 |
11 | 压缩力 | t | 35 |
12 | 液压系统压力 | Mpa | 20 |
13 | 压缩头截面尺寸 | mm | 1950*500 |
14 | 压缩头行程 | mm | 450 |
15 | 投料口尺寸 | mm | 2000*1420 |
16 | 投料口离地高度 | mm | 1700 |
17 | 电源 | V | 380 |
18 | 电机功率 | kw | 7.5 |
19 | 控制方式 | PLC智能自动控制 |
液压控制系统关键元件参考说明
序号 | 名称 | 品牌 | 品牌及持有国别 |
1 | 齿轮泵 | casappa | 凯斯帕(意大利) |
2 | 电机 | SIEMENS | 西门子(德国) |
3 | 吸油过滤器 | 黎明 | |
4 | 回油过滤器总成 | Hydfly | |
5 | 溢流阀 | LUEN | |
6 | 压力传感器 | tecsis | 泰科思(德国) |
7 | 电磁换向阀 | ATOS | 阿托斯(意大利) |
8 | 单向阀 | ATOS | 阿托斯(意大利) |
9 | 单向液压锁 | ATOS | 阿托斯(意大利) |
10 | 液位开关 | Hydfly | |
11 | 旁通单向阀 | 济南力士乐 | |
12 | 单向节流阀 | 华液 | |
13 | 断路器 | 施耐德 | Schneider(法国) |
14 | 接触器 | 施耐德 | Schneider(法国) |
15 | 放大器 | 启科电子 | |
16 | 开关电源 | 明纬 | MEANWELL(台湾) |
17 | 熔断器 | 正泰 | |
18 | PLC | SIEMENS | 西门子(德国) |
19 | 显示屏 | SIEMENS | 西门子(德国) |
20 | 相序继电器 | 欧姆龙 | 日本(OMRON) |
21 | 防雷器 | 震宇 | |
22 | 声光报警器 | 二工 | |
23 | 转换开关 | 格力 | |
24 | 蘑菇头按钮 | 爱普 | |
25 | 按钮 | 施耐德 | Schneider(法国) |
26 | 钥匙开关 | 施耐德 | Schneider(法国) |
27 | 连接器 | 威浦 | |
28 | 重载连接器 | 西霸士 | SIBAS |
