产品性能:

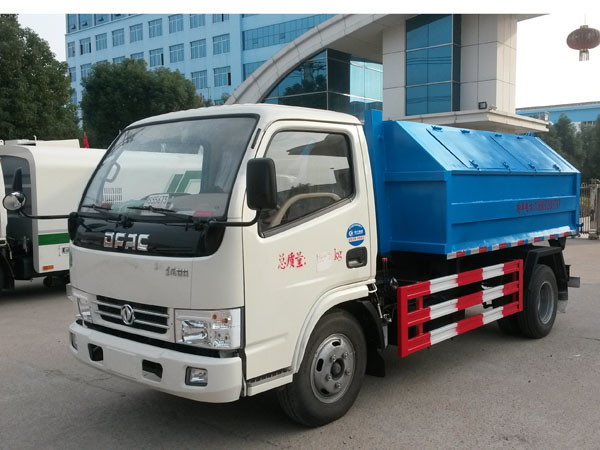

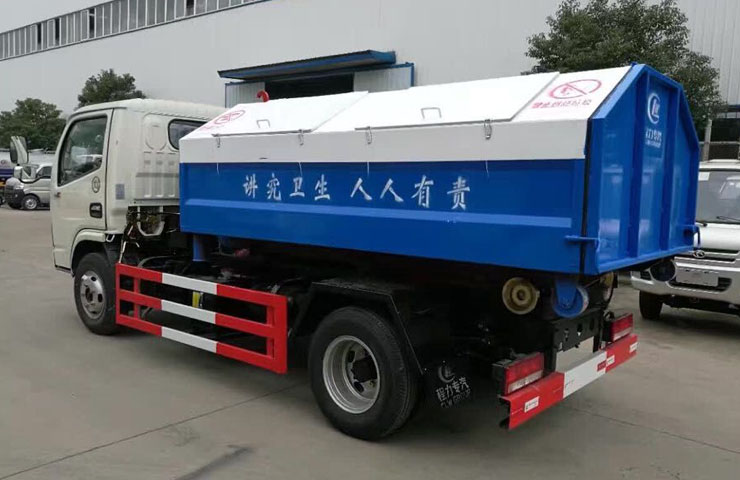

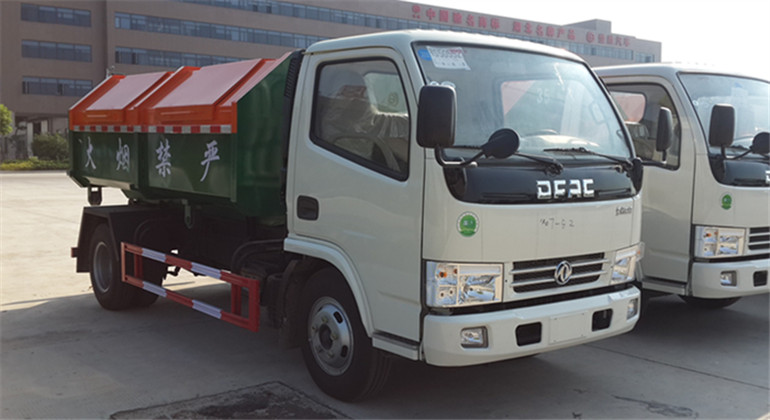

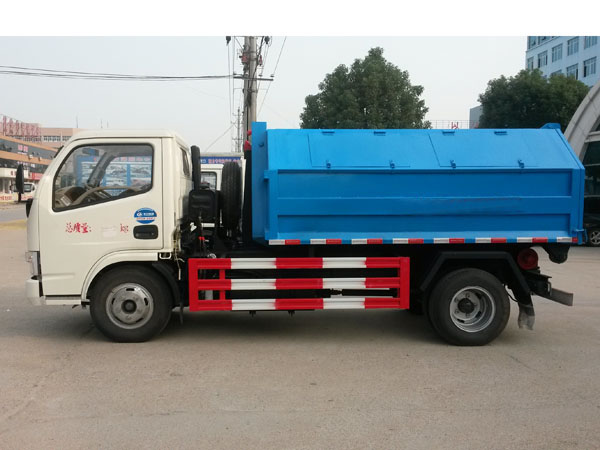

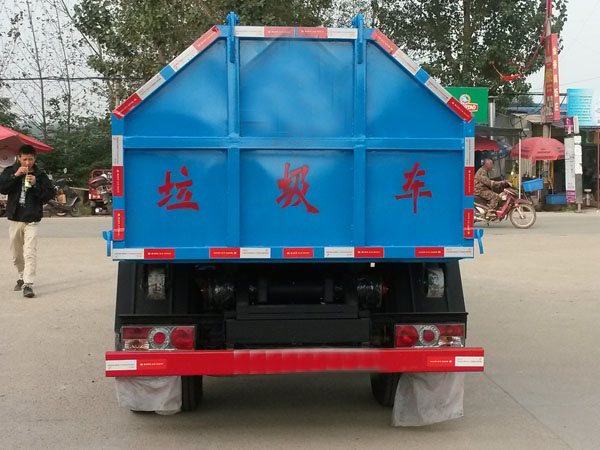

产品介绍:车厢可卸式垃圾车也叫拉臂式垃圾车,是一种采用高新设计可伸缩的钩臂,实现垃圾厢的二次吊装,自吊上放下,可自行倾倒垃圾。 该车结构简单,操作稳定方便,装卸效率高,机械化程度高,节省人力。一车可带多个大厢,在装卸的运输过程中可有效地避免二次污染。

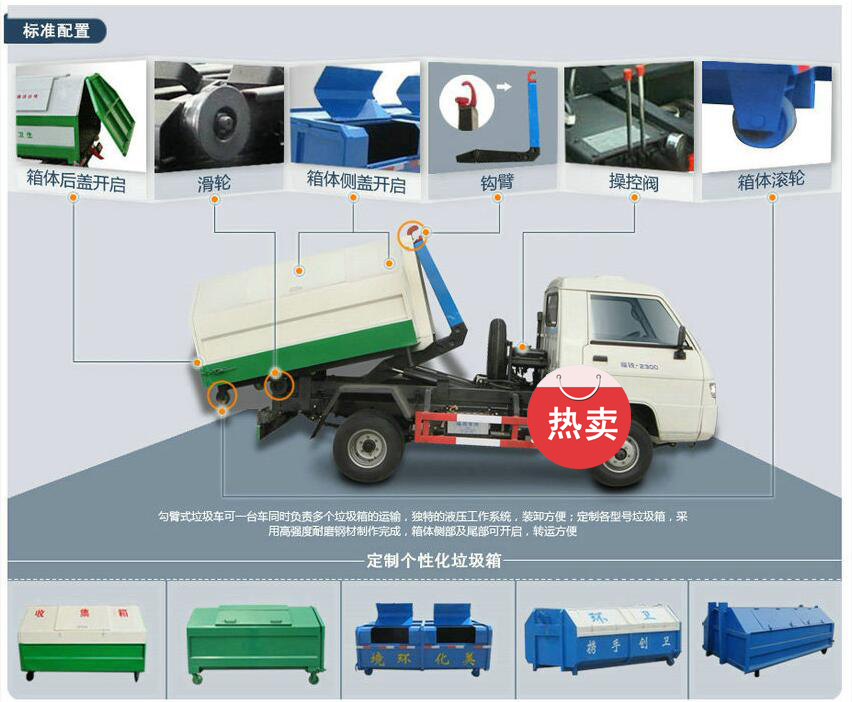

组成部分:国内知名品牌东风原装底盘(全国联保)、垃圾箱、取力器、多路换向阀、拉臂、液压系统、操作系统等组成。(举升油缸及锁紧油缸系我厂自行研发生产的双作用油缸。)

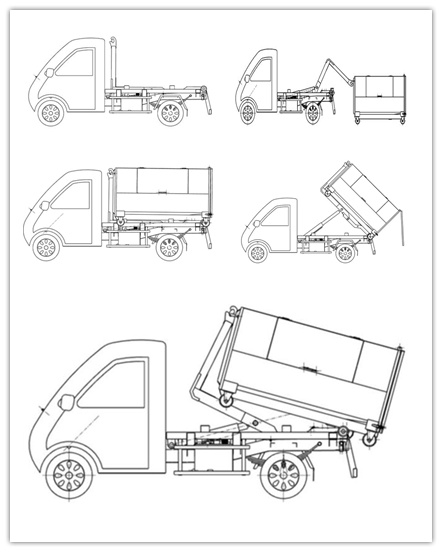

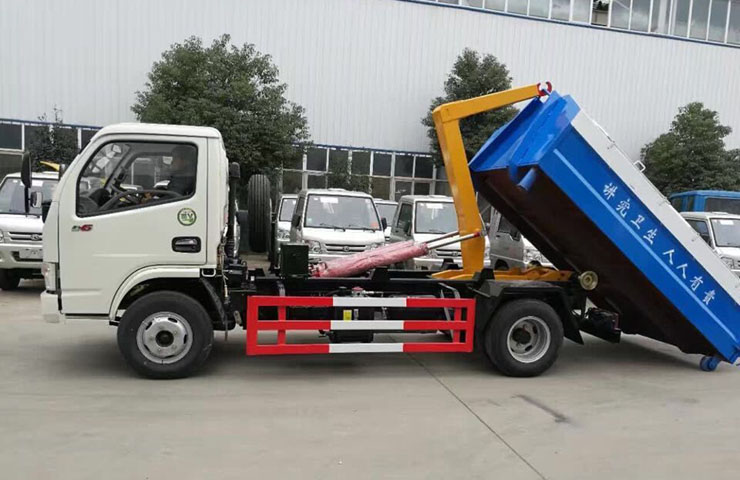

结构设计:是在底盘上设附车架,在附车架上安放垃圾箱,并安装吊装装置。拉臂主液压缸是吊装、卸载垃圾的主要传动装置,控制其伸缩可完成吊装垃圾箱、卸垃圾以及卸下空垃圾箱的工作过程,拉臂主液压缸一端连接在附车架的尾端靠驾驶室一端,另一端则连接在拉臂上。在附车架的尾端设有支撑腿,并通过后支撑液压缸的伸缩将支撑腿支撑于地面或收回,支撑地面时起到了支点后移的作用,便于平稳地起吊满载的垃圾箱体,底盘因而不会被抬起。
液压系统:由油箱、油泵、多路换向阀、液压缸、滤油器和管路组成,该系统能实现装卸垃圾的各种专用功能。
操作系统:通过该系统可以实现各功能的转换。通过操纵多路换向阀的手柄可完成拉厢和卸料工作。(在操作多路换向阀时应挂上取力器带动油泵工作)
主要特点:垃圾收集方式简便、高效、环保性好(不产生二次污染),质量可靠,故障率低,维护方便,运行费用低等特点。广泛适用于适用于市政环卫、市政、厂矿企业、物业小区、垃圾多而集中的居民区、城市街道垃圾处理。
程力威牌CLW5070ZXXD5型车厢可卸式垃圾车 产品主要技术资料 | |||
产品名称: | CLW5070ZXXD5型车厢可卸式垃圾车 | 外型尺寸(mm): | 5330×2010×2280(mm) |
产品型号: | CLW5070ZXXD5 | 批次: | 296 |
底盘型号: | EQ1070SJ3BDF | 货厢尺寸(mm): | ××(mm) |
总 质 量 :(kg) | 7360(kg) | 接近/离去角(° ) | 20/22(°) |
额定质量:(kg) | 4260(kg) | 前悬/后悬(mm): | 1040/982(mm) |
整备质量:(kg) | 2970(kg) | 最高车速(km/h): | 99(km/h) |
轴荷: | 2640/4720 |
底盘参数 | |||
底盘型号: | EQ1070SJ3BDF | 轴 数: | 2 |
轴 距(mm): | 3308,2800(mm) | 前 轮 距(mm): | 1503,1485,1519,1595(mm) |
前排乘客: | 2 | 后 轮 距(mm): | 1494,1516,1540(mm) |
轮 胎 数: | 6 | 弹簧片数: | 6/6+5 |
轮胎规格: | 7.00-16,7.00R16 | ||
其它: | 选装前面罩以及前雾灯.YC4FA115-50最大净功率为:80kW.CY4BK551最大净功率为:72kW,4B2-115C50最大净功率为:81kW,ZD30D13-5N最大净功率为:89kW,D28D11-5DA最大净功率为:80kW,4DW93-84E5最大净功率为:62kW,YN27CRE1最大净功率为:65.5kW,YN33CRE1最大净功率为:80kW,SD4D25R-70最大净功率为:67,4DX23-120E5最大净功率为:88kW.ABS厂家及型号:襄阳东风隆诚机械有限责任公司/ABS/ASR-24V-4S/4M.选装油箱左右侧安装位置.选装新造型前面罩.D25TCIE2最大净功率为:91kW.4F20TCIE5最大净功率为:68kW.选装前盘式制动器,选装新造型前面罩和前组合灯具,前雾灯为选装件.4DW94-95E5最大净功率为:70kW.YCD4N4S-110最大净功率为:75kW.WP2.3Q110E50最大净功率为:77kW. |
发动机参数 | |||||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) | ||
CY4BK551 YC4FA115-50 4B2-115C50 ZD30D13-5N D28D11-5DA 4DW93-84E5 YN27CRE1 YN33CRE1 SD4D25R-70 4DX23-120E5 D25TCIE2 4F20TCIE5 4DW94-95E5 YCD4N4S-110 WP2.3Q110E50 | 东风朝阳朝柴动力有限公司 广西玉柴机器股份有限公司 安徽全柴动力股份有限公司 东风轻型发动机有限公司 东风轻型发动机有限公司 一汽解放汽车有限公司无锡柴油机厂 昆明云内动力股份有限公司 昆明云内动力股份有限公司 江苏四达动力机械集团有限公司 一汽解放汽车有限公司无锡柴油机厂 昆明云内动力股份有限公司 常柴股份有限公司 一汽解放汽车有限公司无锡柴油机厂 广西玉柴动力机械有限公司 潍柴动力扬州柴油机有限责任公司 | 3707 2982 2545 2953 2771 2540 2672 3298 2545 3857 2499 1995 2720 2799 2290 | 75 85 85 96 85 64 70 85 70 90 96 70 72 80 81 | ||
排放标准: | 国五 | 燃料种类: | 柴油 |
其它资料 |
专用功能说明: |
仅选用3308mm轴距,防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):120×50,后部防护离地高度(mm):390。ABS厂家及型号:襄阳东风隆诚机械有限责任公司/ABS/ASR-24V-4S/4M。发动机与油耗值对应关系为(L/km):4B2-115C50/17.3,ZD30D13-5N/17.9,CY4BK551/17.7,YC4FA115-50/17.4,4DW93-84E5/17.3,D28D11-5DA/17.3,YN27CRE1/17.3,YN33CRE1/17.3。专用装置:拉臂机构,可将地下垃圾箱内的垃圾及垃圾箱一同拉至车上运走同时可自卸,用于城市环卫垃圾的转运。 |
※ 附注:需要更多资料及产品图片请直接与我公司联系,我们会为您提供最好的服务! |
